3700 El Telsizi ve Görev Kritik Telsiz Sistemlerinde Tasarım Yaklaşımı

3700 El Telsizi ve Görev Kritik Telsiz Sistemlerinde Tasarım Yaklaşımı

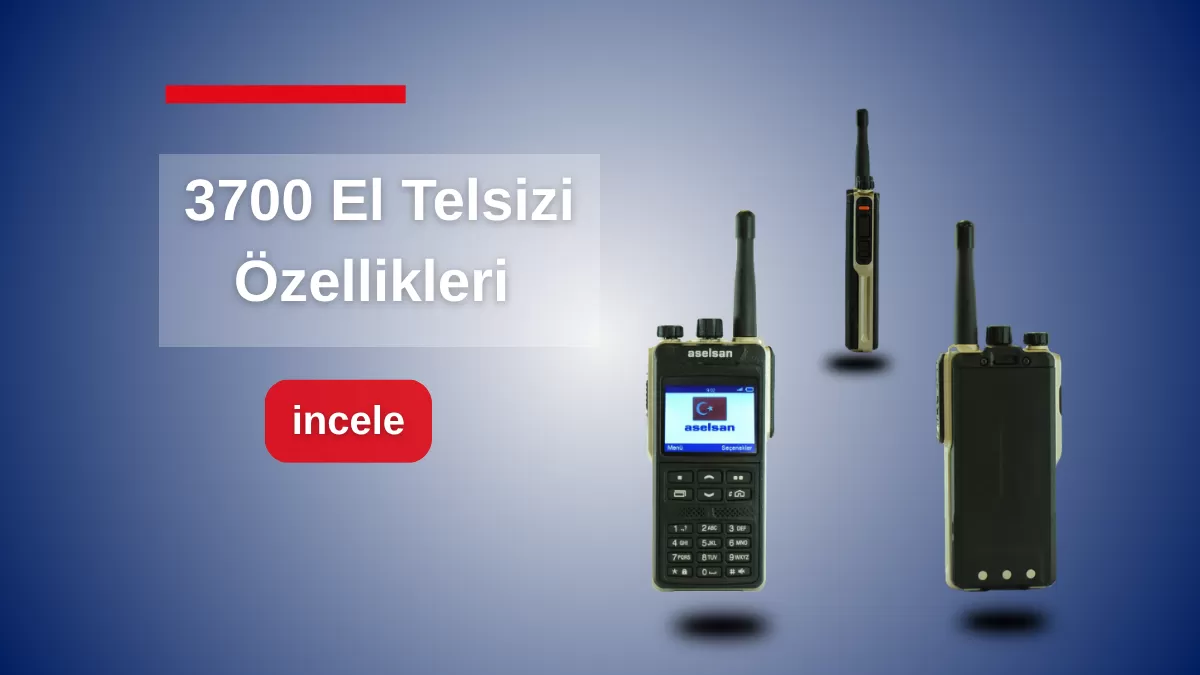

Profesyonel haberleşmede bir model adı çoğu zaman tek bir cihazdan fazlasını anlatır. 3700 el telsizi de bunlardan biridir. Bu model, kamu güvenliği kurumlarının sahada kullandığı sayısal telsiz altyapısının uç noktası olarak geliştirilmiş, yerli üretim bir görev kritik terminaldir. Adı hem teknik yazında hem de kurumsal satın alma süreçlerinde sık sık referans olarak geçer.

Bu yazıda konuyu bir ürün tanıtımı olarak değil, sistem tasarımı açısından ele alıyoruz. Çünkü bir terminalin yetenek listesi, o terminalin bağlı olduğu şebeke doğru kurgulanmadığı sürece sahada karşılığını bulmaz. 3700 el telsizi üzerinden görev kritik haberleşmenin tasarım mantığını okumak, kendi kurumu için sistem planlayan teknik karar vericiler açısından daha kullanışlı bir çerçeve sunar.

3700 El Telsizi Hangi Sınıfa Girer

Telsiz terminalleri kabaca üç sınıfta değerlendirilir: lisanssız kısa mesafe cihazlar, ticari ve endüstriyel kullanım için lisanslı profesyonel telsizler, bir de görev kritik sınıf. 3700 el telsizi bu üçüncü sınıfta yer alır.

Görev kritik sınıfı diğerlerinden ayıran şey tek başına dayanıklılık ya da çıkış gücü değildir. Ayrım, cihazın bağlı olduğu şebekenin sürekliliği, kullanıcı yönetiminin merkezileştirilmesi, kayıt ve izleme yeteneği ile kesinti anındaki davranışı üzerinden kurulur. Bu sınıftaki terminaller genellikle şehir ölçeğinde planlanmış, çok röleli, yedekli bir altyapının parçası olarak konuşlandırılır. Cihazın kendi teknik özellikleri bu altyapının gerekliliklerine göre şekillenir.

3700 el telsizi bu yaklaşımın somut bir örneğidir. Emniyet Genel Müdürlüğü kullanıcıları için yürütülen Sayısal Haberleşme Şebekesi projesi kapsamında sahaya çıkmış, kurum tarafından ZAFER adıyla anılan bir modeldir. Jandarma kullanıcıları için de aynı seriden konfigürasyonlar üretilmiştir. Yani modelin tasarım gereksinimleri, doğrudan yoğun ses trafiği taşıyan kamu güvenliği operasyonlarından türetilmiştir.

Teknik Çerçeve

3700 el telsizi iki farklı sayısal standart ailesinde sunulur. DMR sürümü hem konvansiyonel (Tier-2) hem de trunk (Tier-3) çalışmayı destekler. APCO25 sürümü ise APCO25 konvansiyonel ve APCO25 trunk sistemlerde çalışacak şekilde yapılandırılır. Her iki sürümde de analog moda geri uyumluluk beklenir; bu, mevcut analog altyapıdan sayısala geçişte kademeli göç senaryolarını mümkün kılan bir özelliktir.

Frekans tarafında model VHF için 146-174 MHz, UHF için 380-470 MHz bandında konumlanır. Çıkış gücü 5 W seviyesindedir. Çevresel dayanım MIL-STD-810 E, F ve G sürümlerine göre beyan edilir. Elektromanyetik uyumluluk ve telsiz arayüz tarafında ETSI EN 301 489-1, analog için ETSI EN 300 086-2, sayısal taraf için ETSI EN 300 113-2 gibi standartlara atıf yapılır.

Kullanıcı arayüzü tarafında renkli ekran, yüksek ses çıkış gücü, dahili GPS opsiyonu, Bluetooth opsiyonu ve akıllı batarya seçenekleri öne çıkar. Yüksek kapasiteli batarya opsiyonu ile masaüstü ya da araç içi şarj çözümleri de aynı aksesuar ailesinin parçasıdır. Bu başlıkların tamamı, uzun vardiyalarda kesintisiz çalışma ve konum takibi gereksiniminden doğar.

Bir noktayı ayrıca belirtmek gerekir: el terminalinin toz ve su sızdırmazlık sınıfı, üreticinin yayımladığı el telsizi dokümanlarında tek bir değer olarak her zaman görünmez. Aynı serinin araç telsizi sürümünde IEC 60529 kapsamında IP54 değeri beyan edilmiştir. Farklı satıcı sayfalarında el terminali için daha yüksek IP değerleri yazıldığı görülür. Böyle durumlarda tek geçerli referans üreticinin güncel teknik dokümanıdır ve projelendirme yapılırken değer buradan teyit edilmelidir.

Kripto ve Haberleşme Güvenliği Katmanı

Görev kritik sistemlerde sayısal modülasyonun kendisi bir güvenlik önlemi değildir. Sayısal yayın, uygun alıcı ve doğru parametrelerle çözülebilir. Bu nedenle güvenlik, ayrı bir kripto katmanı ile kurulur.

3700 el telsizi bu katmanı yazılım ve donanım kripto opsiyonları üzerinden sunar; AES-256 seçeneği ürün tanıtımlarında öne çıkan başlıklardan biridir. Kripto kullanımı, yetkisiz dinlemeyi zorlaştırmaya ve haberleşme trafiğinin içeriğini korumaya yardımcı olur. Buna karşılık kripto tek başına bir sistemi mutlak anlamda korunmuş hale getirmez. Anahtar yönetimi, anahtar dağıtım prosedürü, cihaz kaybı senaryosunda uzaktan devre dışı bırakma ve personel eğitimi aynı zincirin halkalarıdır. Sistem tasarımında bu prosedürler kurgulanmadığında en güçlü algoritma bile beklenen katkıyı vermez.

Terminal Tek Başına Sistem Değildir

3700 el telsizi gibi bir terminalin yetenekleri, ancak arkasındaki şebeke doğru planlandığında sahaya yansır. Kurumsal bir telsiz sisteminin tasarımı şu adımlarla yürür.

• Saha keşfi: Kullanım alanının topografyası, bina yoğunluğu, kat planları, bodrum ve teknik hacimler, metal yapı elemanları ve mevcut girişim kaynakları yerinde incelenir.
• Kapsama planlaması: Keşif verisiyle röle konumları, anten yükseklikleri, anten tipleri ve besleme hattı kayıpları belirlenir. Hedef, konuşma kalitesinin kabul edilebilir olduğu sürekli bir kapsama alanı elde etmektir.
• Frekans tahsisi: Lisanslı bantta çalışacak her sistem için frekans tahsisi gerekir. Tahsis edilen frekansın komşu sistemlerle girişim üretmeyecek şekilde seçilmesi, planlamanın teknik olduğu kadar idari bir adımıdır.
• BTK lisanslama: Türkiye'de lisanslı telsiz sistemlerinin kurulumu ve işletilmesi Bilgi Teknolojileri ve İletişim Kurumu izin sürecine bağlıdır. Cihaz temini ile ruhsat süreci birlikte yürütülür.
• Sistem tasarımı ve devreye alma: Grup yapısı, konuşma grupları, acil çağrı akışı, kayıt ve loglama, yedeklilik senaryosu ve kullanıcı yetkilendirme şeması bu aşamada tanımlanır.

Bu beş adım atlandığında ortaya çıkan tablo şudur: cihazlar teknik olarak yeterlidir, sistem ise beklentiyi karşılamaz. Sahada en sık rastlanan şikâyet olan "kapalı alanda ses gidiyor" durumunun kaynağı çoğunlukla terminal değil, kapsama planının eksikliğidir.

Konvansiyonel ve Trunk Sistemlerin Tasarım Farkı

3700 el telsizi hem konvansiyonel hem trunk mimaride çalışabildiği için, bu iki yaklaşımın tasarım sonuçlarını bilmek faydalıdır.

Konvansiyonel sistemde her konuşma grubu belirli bir kanala sabitlenir. Kullanıcı kanalı elle seçer; kanal meşgulse bekler. Kurulum ve işletme maliyeti düşüktür, arıza yüzeyi küçüktür. Orta ölçekli tesisler, fabrikalar, hastaneler ve site yönetimleri için genellikle yeterlidir.

Trunk mimaride ise kanal havuzu merkezi bir kontrol tarafından dinamik olarak dağıtılır. Kullanıcı kanal seçmez, grup seçer; sistem boş kaynağı atar. Bu yapı, kullanıcı sayısı arttığında kanal verimliliğini belirgin biçimde yükseltir ve çok kurumlu, şehir ölçekli şebekelerde tercih edilir. Karşılığında merkezi kontrol altyapısı, yedeklilik ve sürekli işletme ihtiyacı doğar.

Karar noktası basittir: eşzamanlı kullanıcı sayısı ve grup çeşitliliği belirli bir eşiği geçtiğinde trunk yapı ekonomik hale gelir. Eşiğin altındaki kurumlar için konvansiyonel tasarım daha sağlıklı bir yatırımdır.

Şebeke Sürekliliği ve Yedeklilik

Görev kritik tanımının merkezinde süreklilik vardır. 3700 el telsizi gibi terminaller, elektrik kesintisi, röle arızası ya da hat kopması durumunda haberleşmenin tamamen durmayacağı varsayımıyla konuşlandırılır. Bu varsayımı gerçek kılan şey ise cihaz değil, altyapı kurgusudur.

Sürekliliği ayakta tutan temel önlemler şunlardır. Röle noktalarında kesintisiz güç kaynağı ve akü grubu bulundurulur; akü kapasitesi, bölgedeki ortalama kesinti süresine göre değil, en kötü senaryoya göre hesaplanır. Kritik bölgelerde tek röleye bağımlılık azaltılır, örtüşen kapsama alanları oluşturulur. Merkez ile röle arasındaki bağlantı için tek taşıyıcıya güvenmek yerine alternatif hat planlanır. Son olarak, şebekenin tümüyle devre dışı kaldığı durumda terminallerin röleden bağımsız, cihazdan cihaza doğrudan haberleşebileceği bir çalışma modu tanımlanır.

Bu son madde özellikle önemlidir. Sahada en zor senaryo, altyapının çalışmadığı ve ekiplerin birbirini yalnızca doğrudan mod üzerinden duyabildiği andır. Sistem tasarımında doğrudan mod kanalları, kullanım kuralları ve hangi ekibin hangi kanala düşeceği önceden yazılı hale getirilmelidir. Aksi durumda kriz anında kanal karmaşası ortaya çıkar.

Batarya, Aksesuar ve Yaşam Döngüsü

3700 el telsizi tanıtımlarında akıllı batarya seçenekleri ile yüksek kapasiteli batarya opsiyonunun ayrı ayrı vurgulanması tesadüf değildir. Yoğun ses trafiği taşıyan bir terminalde batarya, kapsama kadar belirleyici bir kısıttır.

Sistem planlamasında batarya tarafı üç soruyla ele alınır. Vardiya kaç saat sürüyor? Vardiya içinde cihaz şarj edilebileceği bir noktaya dönüyor mu? Kaç cihaz aynı anda şarjda olacak? Bu üç sorunun yanıtı, cihaz sayısından bağımsız olarak yedek batarya oranını ve şarj ünitesi sayısını belirler. Uygulamada yaygın bir hata, cihaz adedi kadar tek yuvalı şarj alınması ve çok yuvalı şarj altyapısının planlanmamasıdır; sonuç, vardiya değişiminde şarj kuyruğu oluşmasıdır.

Ses aksesuarı seçimi de aynı şekilde tasarımın parçasıdır. Gürültülü üretim hatlarında kulaklık mikrofon, sessiz çalışma gerektiren alanlarda kulak içi çözümler, araç içi kullanımda hoparlör mikrofon tercih edilir. Aksesuar uyumsuzluğu, sahada cihaz performansının düşük algılanmasının en sık nedenlerinden biridir.

Yaşam döngüsü tarafında ise programlama, yazılım güncelleme ve teknik servis kapasitesi hesaba katılır. Bir sistemin gerçek maliyeti satın alma bedeli değil, beş yıllık işletme toplamıdır; yedek parça bulunabilirliği ve servis süresi bu toplamın içinde yer alır.

Temin ve Yetki Çerçevesi

3700 el telsizi, ticari raf ürünü olarak konumlanmış bir model değildir. Bu sınıftaki cihazlar, kamu güvenliği ve savunma kullanıcılarına yönelik proje bazlı tedarik süreçleriyle sahaya çıkar. Satışı ise idari çerçeveye bağlıdır; bu tür cihazlar Bilgi Teknolojileri ve İletişim Kurumu tarafından izin verilmiş kuruluşlara ya da ilgili belgeye sahip kullanıcılara yönelik olarak sunulur.

Dolayısıyla özel sektörde faaliyet gösteren bir işletmenin haberleşme ihtiyacını bu model üzerinden planlaması pratikte mümkün olmaz. Doğru yaklaşım, ihtiyacın yetenek diliyle tanımlanması ve bu yeteneklerin lisanslı profesyonel sınıfta karşılanmasıdır.

Aynı Yetenekleri Ticari ve Endüstriyel Sistemlerde Kurmak

Bir kurumun 3700 el telsizi araştırmasının arkasında genellikle şu beklentiler durur: net ses, sayısal şifreleme, dayanıklı gövde, uzun batarya süresi, kayıt altına alınabilen grup haberleşmesi ve geniş kapsama. Bu beklentilerin tamamı lisanslı DMR sınıfında karşılanabilir.

Marmara İletişim'in Türkiye yetkili distribütörü olduğu Abell ürün ailesi bu ihtiyaç setine farklı seviyelerden yanıt verir. Ekranlı ve ağır görev tipi çözüm arayan kurumlar için A780T, IP67 sızdırmazlık ve MIL-STD-810 serisi dayanım beyanıyla öne çıkar; metal gövde yapısı düşme ve darbe riskinin yüksek olduğu sahalarda kullanım ömrüne olumlu yansır. Patlayıcı ortam sınıflandırması bulunan tesisler için A720T Ex, Ex ib IIB T4 ve IECEx belgelendirmesi ile IP67 değeriyle konumlanır. Fiyat ve performans dengesini önceleyen orta ölçekli kurumlar için A520T, temel sayısal yetenekleri yeterli bulan kullanıcılar için ise A420T uygun başlangıç noktalarıdır.

Kapsama tarafında ise terminal seçimi kadar röle tasarımı belirleyicidir. Tek röle ile çözülemeyen geniş yerleşkelerde çok röleli yapılar, bina içi kapsama için pasif dağıtım çözümleri ve doğru anten seçimi devreye girer. Bu nedenle cihaz listesi değil, sistem projesi konuşulmalıdır.

Sistem Kararında Değerlendirilen Parametreler

Bir telsiz sisteminin doğru boyutlandırılması için şu başlıkların netleşmesi gerekir.

• Kapsanacak alanın sınırları ve kat planı bilgisi
• Eşzamanlı konuşacak kullanıcı sayısı ve konuşma grubu sayısı
• Kapalı alan, bodrum, asansör ve teknik hacim kapsama beklentisi
• Vardiya süresi ve buna bağlı batarya ile şarj altyapısı planı
• Kayıt, loglama ve acil çağrı gereksinimi
• Ortam sınıflandırması, sızdırmazlık ve darbe dayanımı beklentisi
• Mevcut analog altyapının korunup korunmayacağı

Bu yedi başlık netleştiğinde model seçimi teknik bir sonuç haline gelir ve tartışma konusu olmaktan çıkar.

Sık Sorulan Sorular

3700 el telsizi özel şirketler tarafından kullanılabilir mi?

Bu sınıftaki cihazların satışı ve kullanımı idari izin çerçevesine bağlıdır. Özel sektör kullanıcıları için uygun yol, lisanslı profesyonel DMR sistemleridir.

DMR ve APCO25 arasındaki fark sistem tasarımını nasıl etkiler?

İkisi de sayısal standarttır ve birbiriyle uyumlu çalışmaz. Seçim, bağlanılacak mevcut şebekenin standardına göre yapılır. Türkiye'de ticari ve endüstriyel projelerde yaygın taban DMR'dir.

Analog sistemden sayısala geçişte tüm cihazları değiştirmek gerekir mi?

Gerekmez. Analog moda geri uyumlu sayısal terminaller kullanılarak kademeli geçiş planlanabilir. Bu, bütçeyi tek seferde yüklemek yerine dönemlere dağıtır.

Kapsama sorununu daha güçlü telsiz alarak çözebilir miyim?

Çıkış gücü kapsamanın yalnızca bir bileşenidir. Anten yüksekliği, röle konumu ve bina yapısı çoğu durumda daha belirleyicidir.

3700 el telsizi ile ticari DMR terminalleri aynı şebekede çalışabilir mi?

Aynı standart, aynı frekans ve aynı sistem parametreleri sağlanmadıkça çalışmaz. Kamu güvenliği şebekeleri kapalı yapılardır; kurumsal sistemler bunlardan bağımsız, kendi tahsisli frekansı üzerinde kurgulanır.

Görev kritik sınıf yetenekleri endüstriyel bir tesis için gerekli mi?

Çoğu tesis için gerekli olan yetenek seti daha sınırlıdır: kesintisiz kapsama, sayısal şifreleme, acil çağrı ve dayanıklı gövde. Bu set lisanslı DMR sınıfında karşılanır ve yatırım gereksiz biçimde büyütülmez.

3700 el telsizi, görev kritik haberleşmenin cihaz tarafında neye benzediğini gösteren iyi bir referanstır. Ancak bu referanstan çıkarılacak asıl ders cihaz seçimiyle ilgili değildir: sahada fark yaratan şey, saha keşfinden frekans tahsisine, röle tasarımından lisanslamaya uzanan sistem kurgusudur.

Bir başka ifadeyle, 3700 el telsizi araştırmasıyla başlayan bir süreç genellikle cihaz karşılaştırmasıyla değil, ihtiyaç analiziyle sonuçlanmalıdır. Kapsanacak alan, kullanıcı sayısı, ortam koşulları ve süreklilik beklentisi netleştiğinde uygun terminal sınıfı kendiliğinden ortaya çıkar. Bu sıralamayı tersine çevirmek, yani cihazdan başlayıp sistemi ona uydurmaya çalışmak, hem bütçeyi hem de sahadaki performansı olumsuz etkiler.
