Abell A720T (Ex) Dijital ATEX Telsiz Hangi Durumlarda Gerekir?

Abell A720T (Ex) Dijital ATEX Telsiz Hangi Durumlarda Gerekir?

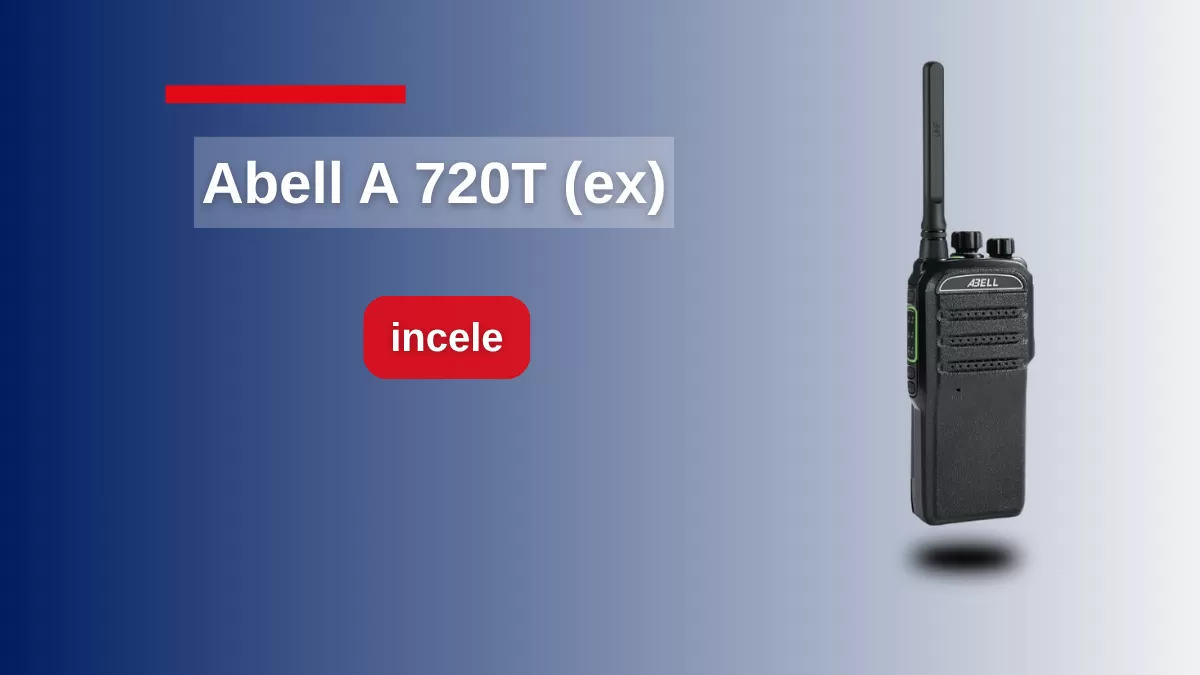

Abell A720T (Ex) dijital ATEX telsiz; patlayıcı gaz veya yanıcı toz riski taşıyan bir tesiste, kendi tahsisli frekansınız üzerinde ve hücresel şebekeden bağımsız çalışan bir haberleşme altyapısı kurmanız gerektiğinde gereklidir. Saha tek bir tesis sınırı içinde kalıyor ve haberleşmenin dış kaynaklı kesintilerden etkilenmemesi zorunluysa bu model doğru sistem tercihidir. Rafineri, petrokimya tesisi, akaryakıt terminali, ilaç üretim hattı, boya imalathanesi, un fabrikası ve tahıl silosu gibi sahalarda ATEX telsiz kullanımı yalnızca operasyonel bir tercih değil, aynı zamanda mevzuattan doğan bir zorunluluktur.

Patlayıcı ortamlarda kullanılacak ekipmanlar 2014/34/AB ATEX yönetmeliği kapsamında düzenlenir. Bu tür bir sahada sertifikasız bir el telsizinin kullanılması, teknik bir tercih hatasının ötesinde ciddi bir iş güvenliği ihlalidir. Cihazın bataryasında, hoparlör bobininde veya devre kartında oluşabilecek küçük bir kıvılcım, ortamdaki gaz ya da toz karışımı için tutuşturma kaynağına dönüşebilir. ATEX telsiz cihazları tam olarak bu riski ortadan kaldırmak amacıyla; kısıtlı enerjili devre tasarımı, özel batarya kimyası ve sızdırmaz gövde yapısıyla üretilir. Dolayısıyla bir ATEX telsiz, dayanıklı bir telsizin daha sağlam versiyonu değil, farklı bir mühendislik yaklaşımının ürünüdür.

Bu yazıda Abell A720T (Ex) modelinin teknik yapısının saha koşullarındaki karşılığını, sistem tasarımı aşamasında yürütülen kapsama planlaması ve frekans tahsisi sürecini, son olarak da zone sınıflandırmasının cihaz seçimine etkisini ele alıyoruz. Amacımız, cihaz özellik listesi paylaşmaktan çok, bu özelliklerin projelendirme kararlarına nasıl yansıdığını göstermek.

Uygulamada sıkça sorulan bir soru da şudur: sahada zaten dayanıklı ve IP korumalı bir telsiz kullanılıyorsa ayrıca ATEX telsiz almak neden gereklidir? Cevap basittir; IP koruma sınıfı toz ve suya karşı fiziksel korumayı, ATEX sertifikası ise cihazın patlayıcı atmosferi tutuşturmama özelliğini tanımlar. Bu iki başlık birbirinin yerine geçmez. Bir ATEX telsiz, IP korumasına ek olarak devre enerjisi, batarya kimyası ve yüzey sıcaklığı bakımından da sınırlandırılmış bir cihazdır.

Abell A720T (Ex) Teknik Özellikleri Saha Koşullarında Ne Anlama Gelir?

Abell A720T (Ex), DMR standardında çalışan dijital bir ATEX telsiz modelidir ve ATEX ile IECEx sertifikalarına sahiptir. Cihaz, Ex ib IIB T4 işaretiyle hem yanıcı gaz bulunan hem de yüksek toz yoğunluğuna sahip sahalarda kullanılabilir. IP67 koruma sınıfı toz ve su girişine karşı koruma sağlar; Panasonic hücreli, 2400 mAh kapasiteli ATEX uyumlu bataryası ise vardiya boyunca kesintisiz kullanım için tasarlanmıştır. Ayrı RX kanal yönlendirmeli AFC ve özel VCO tasarımı, yoğun RF gürültüsünün bulunduğu endüstriyel tesislerde karışmalara karşı direnç sunar.

Bu teknik değerlerin ATEX telsiz seçimindeki saha karşılığı şudur: Ex ib koruma tipi, cihazın devre enerjisinin tutuşturma eşiğinin altında sınırlandırıldığı anlamına gelir. IIB gaz grubu; etilen, şehir gazı ve benzeri karışımların bulunduğu ortamları kapsar. T4 sıcaklık sınıfı ise cihaz yüzey sıcaklığının 135 °C sınırını aşmayacağını gösterir. Bir ATEX telsiz seçilirken bu üç değerin sahanın risk analizinde belirlenen sınıflandırmayla örtüşmesi gerekir; örtüşmüyorsa cihazın sertifikalı olması tek başına yeterli değildir.

IP67 koruma seviyesi, bir ATEX telsiz için tozlu üretim hatlarında ve yıkama yapılan bölümlerde cihaz ömrünü doğrudan etkiler. Kimyasal buhar, nem ve basınçlı su ile temizliğin rutin olduğu tesislerde, düşük koruma sınıfına sahip cihazlarda arıza oranı belirgin biçimde artar. Batarya tarafında ise kapasite kadar hücre kalitesi önemlidir; ATEX telsiz bataryaları güvenlik gereği kısıtlı enerji karakteristiğine sahiptir ve muadil ürünlerle değiştirilemez.

Dijital ATEX telsiz yapısının en somut kazanımı ses kalitesidir. Analog sistemlerde mesafe arttıkça ses kademeli olarak cızırtıya dönüşürken, dijital modülasyon kapsama sınırına kadar sesi net tutar. Kompresör, türbin, pompa ve fan gürültüsünün yüksek olduğu bölümlerde bu fark, tekrar eden anons ihtiyacını doğrudan azaltır. Dijital ATEX telsiz altyapısında gürültü bastırma ve ses işleme fonksiyonlarının devrede olması, kulaklık kullanan personelde anlaşılabilirliği belirgin şekilde yükseltir.

Kanal kapasitesi de sistem tasarımı açısından belirleyicidir. Aynı frekans kaynağı üzerinde birden fazla konuşma grubunun oluşturulabilmesi; bakım, üretim, güvenlik ve lojistik ekiplerinin birbirinin trafiğini kilitlemeden çalışmasına imkân tanır. Böylece büyük tesislerde tek bir ATEX telsiz sistemi, farklı departmanların ayrı ayrı yönetilebildiği bir haberleşme omurgasına dönüşür. Kişisel çağrı, grup çağrısı, acil çağrı önceliklendirmesi ve çağrı kaydı bu yapının standart bileşenleridir.

Yalnız çalışan personel ve adam düştü fonksiyonları da dijital altyapıda anlam kazanır. Tek başına müdahaleye giden bir teknisyenin belirli süre yanıt vermemesi ya da cihazın açı değiştirerek sabit kalması durumunda merkeze otomatik uyarı düşer. Bu özelliklerin devreye alınabilmesi için ATEX telsiz filosunun tek bir yönetim mantığı altında programlanması ve uyarıların hangi gruba yönlendirileceğinin baştan tanımlanması gerekir.

Aksesuar ekosistemi de teknik değerlendirmenin parçasıdır. Vardiya düzenine göre çoklu şarj ünitesi, yedek batarya seti, gürültülü bölgeler için kulak içi veya kemik iletimli kulaklık, tozlu hatlar için koruyucu kılıf gibi bileşenler ATEX telsiz filosunun günlük kullanımını doğrudan etkiler. Bu bileşenlerin tamamının cihazla aynı sertifikasyon kapsamında olması gerekir; aksi halde teknik olarak doğru seçilmiş bir ATEX telsiz bile uygunluğunu kaybeder. Aksesuar listesi bu nedenle cihaz siparişiyle birlikte, sonradan tamamlanacak bir kalem olarak değil, sistemin parçası olarak planlanmalıdır.

Cihaz ömrü ve yedek parça sürekliliği de kurumsal alımlarda değerlendirilmesi gereken bir başlıktır. Bir ATEX telsiz filosu genellikle beş yıl ve üzerinde kullanılır; bu süre boyunca batarya, kulaklık ve şarj ünitelerinin temin edilebilir olması, filonun tek seferde yenilenmesi ihtiyacını ortadan kaldırır. Distribütör üzerinden yürütülen servis ve teknik destek ilişkisi, arıza durumunda cihazın sahadan ne kadar süre uzak kalacağını belirler.

ATEX Telsiz Sisteminde Kapsama Planlaması ve Frekans Tahsisi Nasıl Yürütülür?

Doğru sonuç, cihaz siparişiyle değil saha keşfiyle başlar. Keşif sırasında tesisin yerleşim planı, kat ve kot farkları, metal yapı yoğunluğu ve personelin gün içinde bulunduğu bölgeler çıkarılır. Boru köprüleri, kolonlar, reaktör grupları ve çelik konstrüksiyon bölümler sinyali beklenenden çok daha fazla zayıflatır. Bu nedenle ATEX telsiz adedi kadar röle konumu, anten yüksekliği ve besleme hattı güzergâhı da kapsama planlamasının parçasıdır.

Keşif çıktısına göre ATEX telsiz sisteminin tek röleli mi yoksa çok röleli mi kurgulanacağı belirlenir. Yatay olarak geniş ancak alçak yapılı tesislerde tek bir aktarıcı çoğu zaman yeterli olurken, çok katlı üretim binaları, yeraltı galerileri ve tank sahalarında dağıtık anten ya da ek aktarıcı gerekebilir. Ölü nokta analizi bu aşamada yapılır; kapsama dışında kalan bölgeler kroki üzerinde işaretlenerek çözüm önerisiyle birlikte raporlanır. Bir ATEX telsiz sisteminin devreye alındıktan sonra beklentiyi karşılamamasının en yaygın nedeni, bu analizin atlanmış olmasıdır.

Lisanslı bir ATEX telsiz sistemi tercih edildiğinde frekans tahsisi süreci de yine bu aşamada başlatılır. Tahsis edilen frekans, tesisin bulunduğu bölgedeki diğer kullanıcılarla karışma yaratmayacak şekilde belirlenir ve cihaz programlaması bu değerlere göre yapılır. Tahsis süreci belirli bir takvim gerektirdiğinden, kurulum planı hazırlanırken bu süre projenin başına eklenmelidir. Aksi halde cihazlar sahaya gelmiş ancak sistem yasal olarak devreye alınamamış olur.

ATEX telsiz projelendirmesinde aşağıdaki başlıkların en baştan netleştirilmesi, sonradan cihaz değişimine yol açan maliyetli hataları önler:

• Sahanın gaz ve toz için zone sınıflandırması ile gaz grubunun belirlenmesi
• Cihazın Ex işareti, sıcaklık sınıfı ve IP koruma seviyesinin saha koşullarıyla uyumu
• Röle ihtiyacı, anten konumu ve ölü nokta analizini içeren kapsama planlaması
• Frekans tahsisi ve lisans sürecinin proje takvimine dahil edilmesi
• Vardiya süresine göre batarya kapasitesi ve yedek batarya adedinin hesaplanması
• Kulaklık, mikrofon ve şarj ünitesi dahil tüm aksesuarların sertifikasyon uyumluluğu

Devreye alma aşamasında ATEX telsiz programlaması ve kanal planı, sistemin sahada nasıl davranacağını doğrudan belirler. Kanal isimlendirmesinin operasyon diline uygun yapılması, acil çağrı tuşunun doğru gruba yönlendirilmesi ve kullanılmayan kanalların menüden kaldırılması, gürültülü ortamda hatalı kullanım riskini azaltır. Eldivenle çalışan personel için tuş yerleşiminin denenmesi ve kulaklık tipinin baret, maske veya kulaklıkla uyumunun sahada test edilmesi de kurulum öncesinde tamamlanması gereken kontroller arasındadır.

Devreye alma tamamlandığında kabul testi yapılması, projenin son ve en çok atlanan adımıdır. Kroki üzerinde işaretlenen kritik noktalarda saha ölçümü tekrarlanır, her bölgeden merkeze ve merkezden her bölgeye çağrı denenir, acil çağrı senaryosu canlandırılır. Ölçüm sonuçlarının yazılı bir kabul raporuna bağlanması, ilerleyen dönemde yaşanacak kapsama şikâyetlerinin tesis içindeki değişikliklerden mi yoksa sistemden mi kaynaklandığını ayırt etmeyi kolaylaştırır. ATEX telsiz sistemlerinde bu rapor, iş güvenliği dokümantasyonunun da bir parçası haline gelir.

Zone Sınıflandırması ve Ex İşareti Cihaz Seçimini Nasıl Belirler?

Patlayıcı ortamlar gaz için Zone 0, Zone 1 ve Zone 2; toz için Zone 20, Zone 21 ve Zone 22 olarak sınıflandırılır. Numara küçüldükçe patlayıcı atmosferin bulunma süresi ve olasılığı artar. Zone 1 için sertifikalı bir ATEX telsiz, Zone 0 kabul edilen bir tank ya da kapalı hacim içinde kullanılamaz. Pratikte en sık karşılaşılan hata, tesisin tamamının tek bir sınıf üzerinden değerlendirilmesi ve bölgeler arasındaki farkın göz ardı edilmesidir.

Sınıflandırma, tesisin patlamadan korunma dokümanında yer alır; ATEX telsiz seçimi de bu dokümanla birlikte yapılmalıdır. Cihazın Ex işareti, gaz grubu ve sıcaklık sınıfı sahanın en riskli bölgesine göre belirlenir; personel gün içinde birden fazla bölgede çalışıyorsa en yüksek gereklilik esas alınır. Aynı tesiste farklı bölgeler için farklı cihaz sınıfları kullanmak teorik olarak mümkün olsa da, uygulamada karışıklığa ve hatalı kullanıma yol açtığı için tercih edilmez.

Aksesuar başlığı sahada en sık atlanan konudur. ATEX telsiz sertifikası cihaz ve orijinal batarya bütünü için verilir; sertifikasız bir kulaklık, muadil batarya ya da uygun olmayan bir şarj ünitesi kullanıldığında cihazın patlayıcı ortam uygunluğu geçersiz hale gelir. Batarya değişimi ve şarj işlemi her koşulda güvenli bölgede yapılmalı, bu kural yazılı talimata bağlanmalıdır. Periyodik bakımda gövde bütünlüğü, conta durumu ve batarya sağlığı takip edilmelidir.

Belgelendirme tarafı da operasyonel bir yük oluşturur. Cihazlara ait AB uygunluk beyanı, sertifika numaraları ve Ex işaretinin okunabilir kaldığı etiket bilgileri dosyalanmalı; iş güvenliği denetimlerinde ve sigorta süreçlerinde bu kayıtlar eksiksiz sunulabilmelidir. Cihaz adedi, seri numaraları ve bulundukları bölgeler bir envanter üzerinden takip edildiğinde hem bakım planlaması hem de denetim hazırlığı kolaylaşır. Yıllar içinde filoya eklenen cihazların farklı sertifika revizyonlarına sahip olabileceği de göz önünde bulundurulmalıdır.

Periyodik muayene ve kayıt tutma, ATEX telsiz filosunun sertifikasyon geçerliliğini koruması açısından süreklilik gerektiren bir başlıktır. Düşme sonucu gövdesinde çatlak oluşmuş, contası deforme olmuş veya etiketi okunamaz hale gelmiş bir cihaz, teknik olarak çalışıyor olsa bile patlayıcı ortamda kullanılamaz. Bu tür cihazların sahadan çekilerek servise yönlendirilmesi, filoyu yöneten ekibin sorumluluğundadır ve kontrol periyodu yazılı olarak tanımlanmalıdır.

Personel eğitimi, teknik seçim kadar belirleyicidir. Cihazın hangi bölgede açılıp kapatılacağı, batarya değişiminin nerede yapılacağı, arıza durumunda izlenecek adımlar ve acil çağrı prosedürü yazılı bir talimata bağlanmalıdır. En doğru ATEX telsiz modeli bile hatalı kullanıldığında beklenen güvenlik seviyesini sağlayamaz; bu nedenle kurulum sonrası kullanıcı eğitimi projenin ayrılmaz bir parçası olarak planlanmalıdır.

Bu modelin uygun olmadığı senaryoları da netleştirmek gerekir. Haberleşme ihtiyacı tek bir tesis sınırının dışına taşıyor, birbirinden yüzlerce kilometre uzaktaki lokasyonların aynı grupta konuşması bekleniyor ve saha tarafında aktarıcı yatırımı planlanmıyorsa, lisanslı bir ATEX telsiz sistemi yerine şebeke tabanlı bir çözüm daha uygun olabilir. Karar, cihaz karşılaştırmasından önce kapsama modelinin belirlenmesiyle verilir; bu nedenle projelendirme sürecinin ilk çıktısı cihaz listesi değil, kapsama ihtiyacının tanımlandığı bir keşif raporu olmalıdır.

Özetle Abell A720T (Ex), tesis sınırları içinde kendi tahsisli frekansı üzerinde çalışan, şebekeden bağımsız ve sertifikasyonu saha koşullarına oturtulmuş bir ATEX telsiz çözümü arayan işletmeler için tasarlanmıştır. Doğru sonuç ise cihazın kendisinden çok, saha keşfi, zone sınıflandırması, kapsama planlaması ve frekans tahsisi başlıklarının birlikte yürütülmesiyle elde edilir.

Marmara İletişim olarak, 1985'ten bu yana profesyonel telsiz haberleşme sistemleri alanında hizmet veriyor; Abell ve Zetcom ürünlerinin Türkiye distribütörü olarak patlayıcı ortamlara yönelik sistem tasarımı, saha keşfi, frekans tahsisi ve kurulum süreçlerinin tamamını yürütüyoruz. Tesisiniz için Abell A720T (Ex) modelinin uygunluğunun değerlendirilmesi, demo talebi ve projelendirme desteği konusunda bizimle iletişime geçebilirsiniz.
